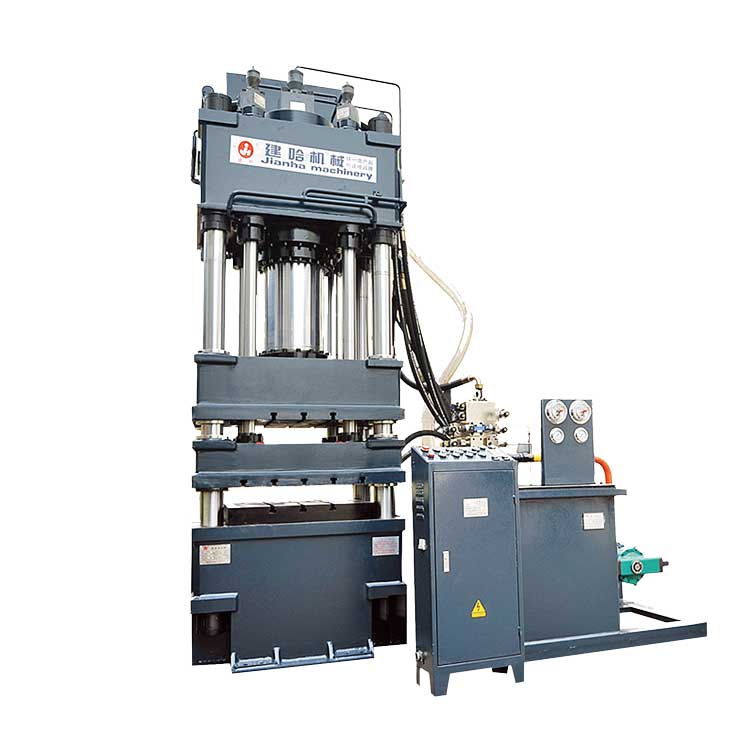

| 四柱式双动薄板拉伸液压机 | |||||||
| 技术参数 | YJH28-100T/150T | YJH28-160T/250T | YJH28-200T/315T | YJH28-400T/650T | YJH28-500T/820T | YJH28-630T/100T | |
| 公称压力 | 1500 | 2500 | 3150 | 6300 | 8200 | 10300 | |
| 拉伸滑块拉伸力 | 1000 | 1600 | 2000 | 4000 | 5000 | 6300 | |
| 压边滑块压边力 | 125*4=500 | 225*4=900 | 288*4=1152 | 630*4=2520 | 800*4=3200 | 1000*4=4000 | |
| 顶出缸顶出力 | 200 | 250 | 315 | 500 | 1000 | 1250 | |
| 液体最大工作力 | 25 | 25 | 25 | 25 | 25 | 25 | |
| 压边滑块中心孔尺寸 | 350 | 450 | 550 | 800*800 | 1400*800 | 1600*1000 | |
| 拉伸滑块最大开启高度 | 900 | 1100 | 1250 | 1500 | 1600 | 1800 | |
| 压边滑块最大开启高度 | 650 | 800 | 900 | 1050 | 1100 | 1250 | |
| 拉伸滑块最大行程 | 500 | 560 | 710 | 800 | 800 | 900 | |
| 压边滑块最大行程 | 500 | 560 | 710 | 800 | 800 | 900 | |
| 顶出缸行程 | 200 | 200 | 250 | 350 | 350 | 400 | |
| 拉伸滑块有效尺寸 | 左右 | 800 | 1100 | 1200 | 1600 | 2200 | 2500 |
| 前后 | 800 | 1100 | 1200 | 1600 | 1600 | 1800 | |
| 压边滑块有效尺寸 | 左右 | 800 | 1100 | 1200 | 1600 | 2200 | 2500 |
| 前后 | 800 | 1100 | 1200 | 1600 | 1600 | 1800 | |
| 工作台有效尺寸 | 左右 | 800 | 1100 | 1200 | 1600 | 2200 | 2500 |
| 前后 | 800 | 1100 | 1200 | 1600 | 1600 | 1800 | |
